制片工艺与切割控制系统功能描述

另外针对极耳的不同部位，所采用的激光参数全都单独设定调节，并且全都配备激光功率、频率随动，保证了不同切割部位的效果一致性。
目前我们的控制系统支持主流光纤激光器厂商，如IPG、SPI、锐科、杰普特等，既支持脉冲光纤激光器的切割控制，也支持中高功率连续光纤激光器的切割控制，采用哪种激光切割方式需要根据客户的工艺来制定。



光学系统与切割效果描述

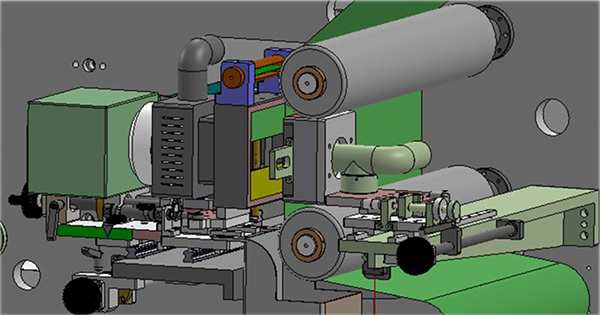

镜头的工作距离选择有两个方面：一是根据实际切割效果来选，二是要兼顾机械结构的布局，比如较小的工作距离会压缩机械结构的上限，比如影响除尘系统的摆放，皮带机构的摆放等。





光学系统与切割效果描述

左图AT9效果展示，切割端面整齐均匀，无超出涂层毛刺，右图负极石墨切割端面展示，均无超出涂层毛刺





光学系统与切割效果描述

AT9效果展示：切割端面整齐均匀，无超出涂层毛刺，直线区、R角热影响区均小于60um。





光学系统与切割效果描述

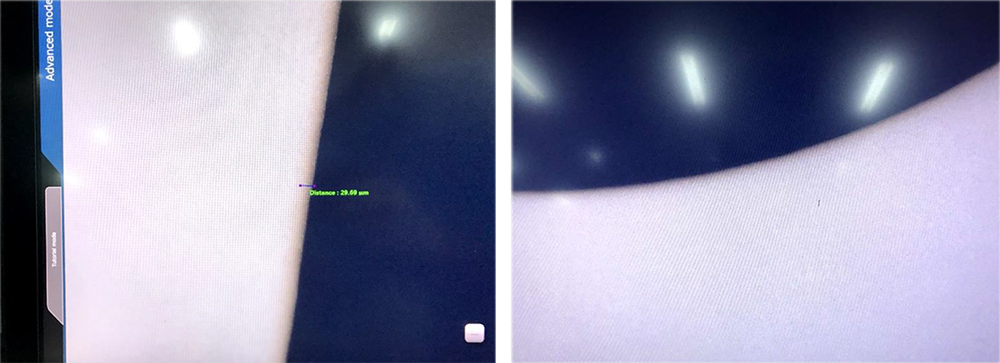

极耳区域效果展示：左图为铜箔端面效果切割完以后宽度为10.49um，满足小于40um工艺要求，右图热影响区为58.97um，满足小于100um的工艺要求。





光学系统与切割效果描述

极耳区域效果展示：左图为铜箔端面效果切割完以后宽度为28.32um，满足小于40um工艺要求，右图热影响区为30um，满足小于100um的工艺要求。
